В результате сверточного кодирования формируется блок

1 + 03+04 G1 = 1+0+02+04

В результате сверточного кодирования формируется блок из 456 кодированных бит {С(0),...С(455)}.

Так же как и в полноскоростном речевом канале (рис. 3.4), полученная кодированная последовательность подвергается упорядочению и разделению на 8 по 57-бит пакетов (ВО...В7). Каждый пакет состоит из блоков. Блок j, обозначаемый

Bj = {b (j,0), b (j,1)...b (i,56)},

формируемых из 456 кодированных бит по правилу

b (j,i) = c(k), определяемому таблицей 3.2.

Продолжение таблицы 3.2

г0	0	1	2	3	4	5	6	7
	168	225	292	339	396	453	54	111
25	232	289	346	403	4	61	118	175
	296	353	410	11	58	125	182	239
	360	417	18	775	132	189	246	303
	424	25	82	139	196	253	310	367
	32	89	146	203	250	317	374	431
30	96	153	210	257	324	381	438	39
	160	217	274	331	388	445	46	103
	224	281	338	395	452	33	110	157
	288	345	402	3	60	117	174	231
	352	409	10	57	124	181	238	295
35	416	17	74	131	138	245	302	359
	24	81	138	195	252	309	366	423
	88	145	202	259	316	373	430	31
	152	209	256	323	380	437	38	95
	216	273	330	387	444	45	102	159
40	280	337	394	451	32	109	156	223
	344	401	2	59	115	173	230	287
	408	9	56	123	180	237	294	351
	16	73	130	187	244	301	358	415
	80	137	194	251	308	365	422	23
45	144	201	258	315	372	429	30	87
	208	255	322	379	436	37	94	131
	272	329	386	443	44	101	158	215
	336	393	450	51	108	165	222	279
	400	1	58	115	172	229	286	343
50	8	55	122	179	236	293	350	407
	72	129	186	243	300	357	414	25
	136	193	250	307	364	421	22	79
	200	257	314	371	428	29	86	143
	254	321	376	435	36	93	150	207
55	328	385	442	43	100	157	214	271
56	392	449	50	107	164	221	278	235

<
Блочно-диагональное и внутрикадровое перемежение осуществляются так же, как и в полноскоростном речевом канале (рис. 3.6е).

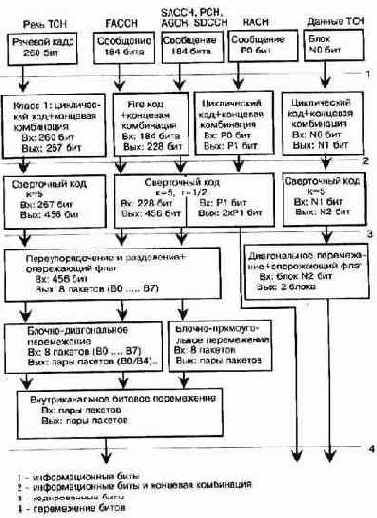

Полная последовательность выполнения операций кодирования и перемежения для всех каналов связи и управления GSM показана на рис. 3.9. В представленной схеме для каналов управления SACCH, РСН, AGCH, SDCCH используется блочное прямоугольное перемежение/депереме-жение. Алгоритм прямоугольного перемежения иллюстрируется на рис. 3.10. При перемежении кода (n, k, t) с^п-символьных длинных кодированных слов записываются кодирующим устройством в память перемежителя строка за строкой, а затем передаются в модулятор столбец за столбцом. В приемнике после демодулятора деперемежитель обратной операцией восстанавливает первоначальный порядок символов, после чего осуществляется декодирование.



рис. 3.9

На рис. 3.11, 3.12 приведены значения скорости передачи в логических каналах управления и связи, а также задержки в передаче сигналов управления и речи, вызванные процессами кодирования и перемежения.
